Installation C70 SIPS-Zusatzrahmen mit normalem Hilfsrahmenbuchsen

Christoph85

Well-known member
Moin,
hier mal ein kurzer Abriss wie man den Zusatzrahmen vom C70 Cabrio an einem Hilfsrahmen mit den Gummibuchsen intalliert bekommt. Der C70 Cabrio Hilfsrahmen hat Alubuchsen, weswegen sich die Installation dann als kleine Herausforderung dargestellt hat....

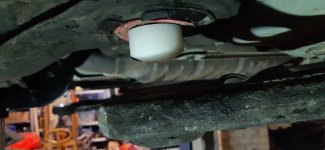

Die Alubuchsen tragen ein Stück nach unten auf, was den Zusatzrahmen abstützt, außen....

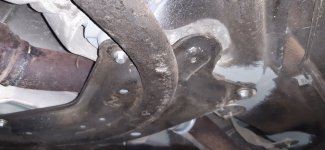

Innen liegt der Zusatzrahmen nicht an der Metallhülse der Gummibuchse an, weswegen auch innen ein Einsatz rein muss, das da eine Verbindung vorhanden ist.


Anhänge

  • 20240323_132444.jpg
    241,3 KB · Aufrufe: 3
  • 20240325_174035.jpg
    229,1 KB · Aufrufe: 3

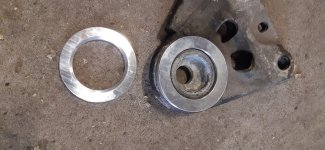

Ich habe dann einen Aluring für außen und eine POM-Buchse für innen gedreht.


Anhänge

  • 20240323_132450.jpg
    445,1 KB · Aufrufe: 1
  • 20240325_171502.jpg
    235,4 KB · Aufrufe: 1
  • 20240325_171532.jpg
    327,3 KB · Aufrufe: 1
  • 20240325_174049.jpg
    174,1 KB · Aufrufe: 1

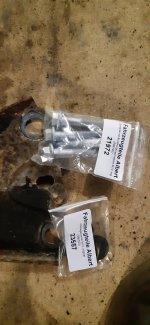

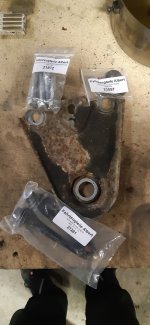

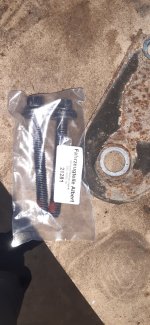

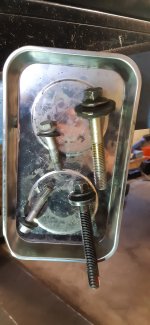

Was natürlich bei der ersten Installation aufgefallen war, dass die Schrauben von normalen Hilfsrahmen zu kurz sind. Also beim FT Albert, die passenden Schrauben bestellt. Auf dem einen Bild sind alle neuen Schrauben für vorne. Das andere sind quasi Detailbilder und auf dem letzten ist der Vergleich von der C70 Schraube und der "normalen". Bei der nromalen sieht man auch die größere Unterlegscheibe, die den Teller hält, welcher dann die Metallbuchse fixiert.


Anhänge

  • 20240325_173956.jpg
    308,3 KB · Aufrufe: 0
  • 20240113_132902.jpg
    314,3 KB · Aufrufe: 1
  • 20240113_132856.jpg
    448,7 KB · Aufrufe: 1
  • 20240113_132850.jpg
    319,1 KB · Aufrufe: 1

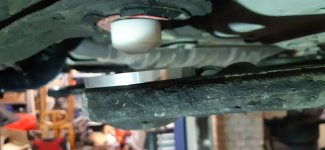

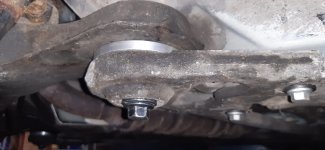

Und so hab ichs dann zusammengesetzt. Den Rahmen mit den Schrauben beim SIPS-Blech-Teil unter dem Auto platziert, dann die POM-Buchse auf die Metallhülse gesteckt, dann den Aluring aufgelegt. Alles nach oben gedrückt und mit der Hauptschraube angezogen. Zuletzt alle Schrauben angezogen.
